تابلو برق چیست؟
تابلو برق یک محفظه‌ی ایمن است که کلیه‌ی تجهیزات کنترلی و حفاظتی یک سیستم الکتریکی در آن نصب شده‌اند. این تابلوها، وظیفه‌ی هدایت و توزیع برق، کنترل فرآیندها، ارسال فرمان‌ها، دریافت سیگنال‌ها و حفاظت از دستگاه‌ها و اپراتورها را برعهده دارند.
در خطوط تولید حساس مانند فرنچ فرایز و چیپس، تابلو برق باید به شکلی طراحی شود که هم در برابر رطوبت و گرما مقاوم باشد و هم دسترسی به تنظیمات آن آسان باشد.
تابلوهای برق ارائه‌شده توسط دیاکو صنعت سگال دارای ویژگی‌های برجسته‌ای هستند:
تمام استیل ساخته شده از استیل 304
مجهز به PLC (Programmable Logic Controller)
مجهز به HMI (Human Machine Interface) لمسی
سیستم اعلام خطا به صورت خودکار
سیستم عیب‌یابی هوشمند
مقاوم در برابر خوردگی، رطوبت و شرایط سخت محیطی
نصب آسان، تعمیرات سریع و قطعات در دسترس
یک سال گارانتی طلایی و ده سال خدمات پس از فروش

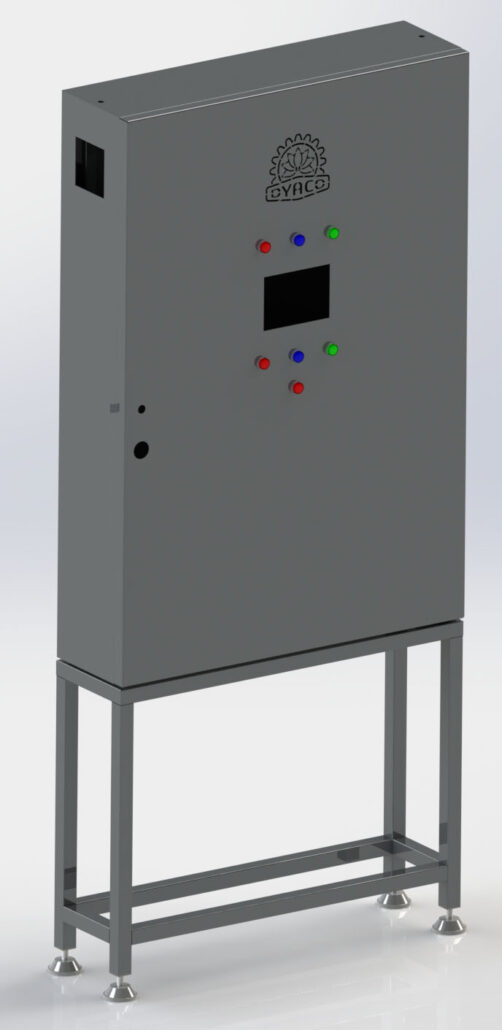

جزئیات فنی تابلو برق
بدنه و ساختار فیزیکی

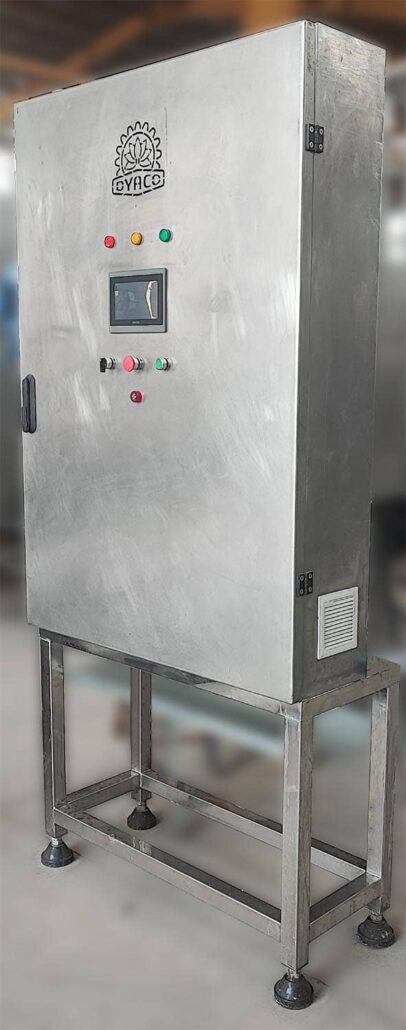

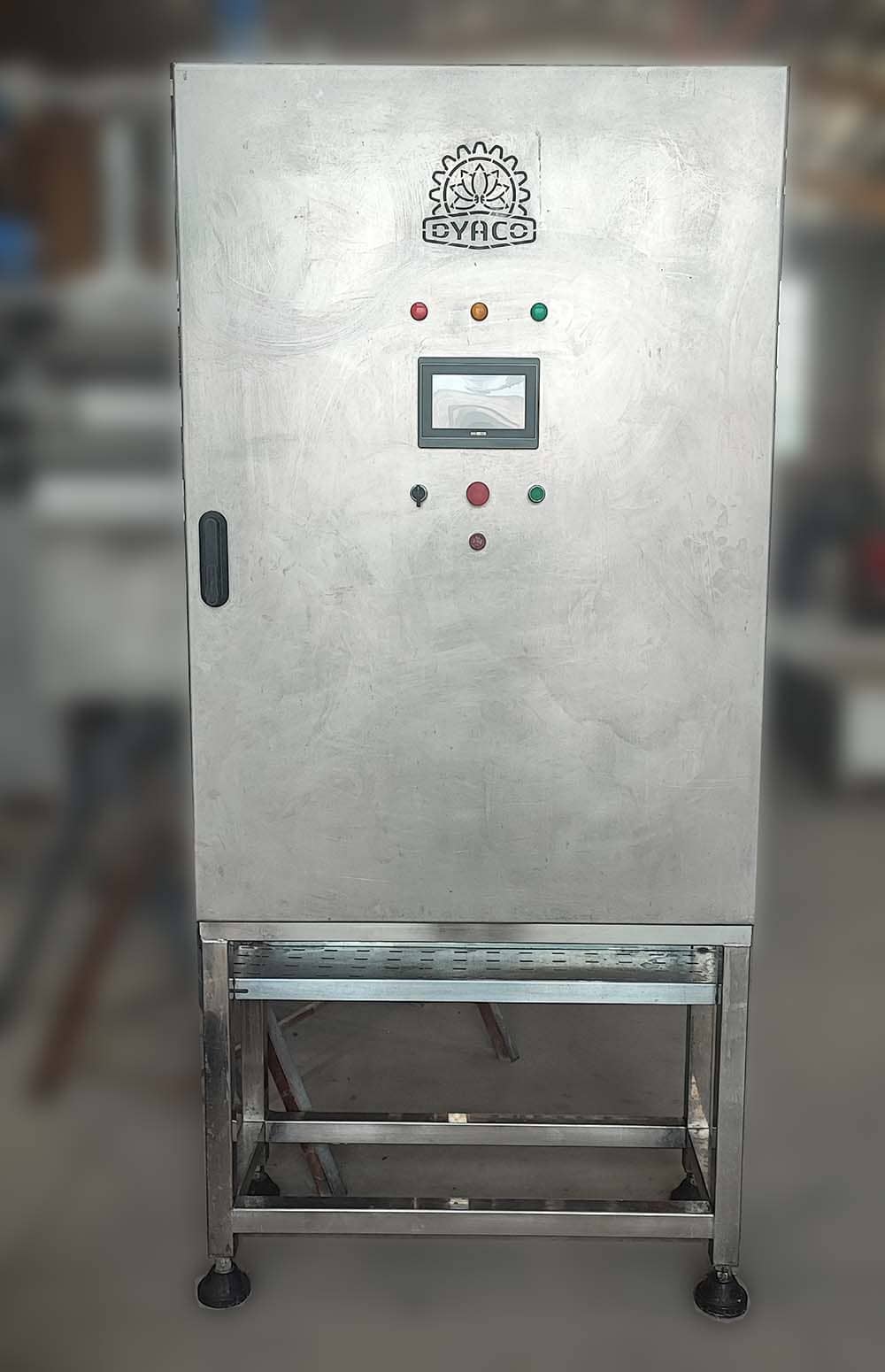

تابلو برق دیاکو صنعت سگال از جنس استیل 304 ساخته شده است که استاندارد غذایی را رعایت می‌کند. استفاده از استیل باعث می‌شود تابلو:
در برابر زنگ‌زدگی و پوسیدگی مقاوم باشد.
به راحتی قابل شستشو و نظافت باشد.
برای محیط‌های مرطوب و دارای بخار کاملاً مناسب باشد.
سیستم PLC
در تابلو برق‌های مدرن، قلب سیستم کنترلی، PLC است.
ویژگی‌های PLCهای مورد استفاده:
سرعت پردازش بالا
پشتیبانی از ورودی و خروجی‌های دیجیتال و آنالوگ
قابلیت برنامه‌ریزی ساده و پیشرفته
ارتباط آسان با HMI
سیستم HMI
HMI واسط کاربر و دستگاه است. در تابلوی اپراتوری دیاکو صنعت سگال:
صفحه‌نمایش لمسی مقاوم در برابر آب و ضربه استفاده می‌شود.
رابط کاربری فارسی و انگلیسی قابل تنظیم است.
اپراتور می‌تواند به راحتی داده‌های خط تولید را مشاهده، تنظیم و تغییر دهد.
استانداردهای جهانی در ساخت تابلو برق
تابلو برق‌های دیاکو صنعت سگال مطابق با استانداردهای بین‌المللی ساخته می‌شوند:
IP66: مقاومت کامل در برابر گرد و غبار و آب
IEC 61439: استاندارد طراحی و ساخت تابلو برق‌های صنعتی
CE Certification: برای صادرات به اروپا
ISO 9001: سیستم مدیریت کیفیت
نکات مهم در نصب تابلو برق صنعتی
نصب صحیح تابلو برق تأثیر مستقیمی بر عملکرد و طول عمر خط تولید دارد:
مکان‌یابی صحیح: دور از منابع حرارتی شدید یا بخار مستقیم
تهویه مناسب: برای جلوگیری از داغ شدن تجهیزات داخلی
اتصال ارت (زمین) استاندارد: برای حفاظت از تجهیزات و اپراتور
استفاده از کابل‌های استاندارد: طبق ظرفیت جریان مورد نیاز
علامت‌گذاری دقیق سیم‌ها: برای سهولت در عیب‌یابی و تعمیرات
نکات مهم در نگهداری تابلو برق
بازبینی دوره‌ای اتصالات و کنتاکتورها
تمیز کردن گرد و غبار داخلی با دستگاه دمنده
بررسی صحت عملکرد PLC و HMI
چک کردن سیستم ارتینگ
به‌روزرسانی برنامه‌های PLC طبق تغییرات خط تولید
مزایای تابلو برق دیاکو صنعت سگال نسبت به برندهای خارجی
قیمت مناسب‌تر نسبت به برندهای اروپایی و آمریکایی
تعمیرات و قطعات در دسترس داخلی
یک سال گارانتی طلایی و ۱۰ سال خدمات پس از فروش
استفاده از استیل 304 بهداشتی و ضدزنگ
کیفیت ساخت قابل رقابت با برندهای مطرح جهانی
امکان سفارشی‌سازی کامل طبق نیاز خط تولید
کاربرد تابلو برق در خطوط مختلف
خط تولید فرنچ فرایز: کنترل ماشین‌آلات پوست‌کن، برش، پیش‌پز و سرخ‌کن
خط تولید چیپس: کنترل دما، زمان فرآیند و سیستم روغن
خط کوتر بادام زمینی: کنترل اسپری مواد، خشک‌کن و کوره
خط تفت و شور تخمه: کنترل دما و چرخش دیگ تفت
آینده‌ی تابلو برق‌های صنعتی در صنایع غذایی
با پیشرفت تکنولوژی‌های دیجیتال، تابلو برق‌های صنعتی در حال حرکت به سمت:
اتصال به اینترنت اشیا (IoT)
مدیریت از راه دور
تحلیل داده‌های عملکردی
سیستم‌های پیش‌بینی خرابی (Predictive Maintenance) هستند.
شرکت دیاکو صنعت سگال با به‌روزرسانی دانش فنی خود، در مسیر ارائه تابلو برق‌های نسل جدید به صنایع غذایی پیشگام است.
تابلو برق صنعتی، ستون فقرات یک خط تولید موفق است. بدون طراحی و ساخت اصولی تابلو برق، خط تولید دچار مشکلات متعدد و توقف‌های غیرمنتظره می‌شود. انتخاب یک تابلو برق باکیفیت مانند تابلو برق استیل دیاکو صنعت سگال می‌تواند بهره‌وری خط تولید را به حداکثر برساند و هزینه‌های نگهداری و تعمیرات را به حداقل برساند.
با انتخاب دیاکو صنعت سگال، خیالتان از بابت کیفیت، خدمات پس از فروش، و به‌روز بودن تکنولوژی آسوده خواهد بود.
آموزش انتخاب PLC مناسب برای تابلو برق خط تولید
انتخاب PLC مناسب برای تابلو برق خط تولید، تأثیر مستقیم بر کارایی، توسعه‌پذیری و هزینه‌های نگهداری سیستم دارد. برای انتخاب PLC باید چند فاکتور کلیدی را در نظر گرفت:
۱. تعداد ورودی و خروجی‌ها (I/O)
ورودی دیجیتال: سنسورها، کلیدها، میکروسوئیچ‌ها
ورودی آنالوگ: ترموکوپل، حسگر دما و فشار
خروجی دیجیتال: رله‌ها، کنتاکتورها
خروجی آنالوگ: کنترل سرعت موتور، شیرهای پنوماتیک
➔ تعداد دقیق این ورودی‌ها و خروجی‌ها باید محاسبه شود تا مدل مناسبی انتخاب گردد.
۲. سرعت پردازش مورد نیاز
خطوطی مثل فرنچ فرایز که سرعت و دقت کنترل بالایی می‌طلبند، نیاز به PLCهای با CPU قدرتمند دارند. مثلا سری S7-1500 زیمنس یا FX5U میتسوبیشی گزینه‌های مناسبی هستند.
۳. امکانات ارتباطی
در خطوط پیشرفته نیاز است PLC بتواند به:
HMI
اینورتر
سنسورهای هوشمند
سیستم SCADA یا مانیتورینگ مرکزی متصل شود. بنابراین وجود پورت‌های Ethernet، Modbus RTU، Profibus اهمیت پیدا می‌کند.
انتخاب برند معتبر باعث می‌شود در آینده برای تامین قطعات یدکی یا ارتقاء سیستم دچار مشکل نشوید. برندهایی مثل:
Siemens
Mitsubishi
Delta
Omron از گزینه‌های قابل اطمینان هستند.
نکات حرفه‌ای در برنامه‌نویسی PLC برای تابلو برق صنایع غذایی
برنامه نویسی صحیح PLC نه تنها کارایی خط تولید را افزایش می‌دهد، بلکه میزان خطا و خرابی را نیز به شدت کاهش می‌دهد.
۱. استفاده از ساختار ماژولار
هر بخش از خط تولید (مثلا پوست‌کن، شستشو، برش) باید برنامه‌ی جداگانه و مستقل داشته باشد. این باعث می‌شود عیب‌یابی سریع‌تر و توسعه‌ی آینده آسان‌تر شود.
۲. درج کامنت و مستندسازی
هر خط کدی که نوشته می‌شود باید دارای توضیح (Comment) باشد تا در آینده اگر نیاز به تغییر بود، برنامه قابل فهم باشد.
۳. ایجاد توابع حفاظتی
تابلو باید بتواند در موارد خطرناک (مثلا افزایش دمای بیش از حد روغن یا کمبود فشار آب) به صورت خودکار خط تولید را متوقف کند و خطا را اعلام کند.
۴. ذخیره مقادیر حساس
پارامترهایی مثل دمای مجاز، سرعت موتور و تایمرها باید در حافظه‌ی غیر فرار PLC (مثلاً EEPROM) ذخیره شوند تا بعد از قطع برق از بین نروند.
مشکلات رایج تابلو برق در صنایع غذایی
علیرغم طراحی اصولی، برخی مشکلات رایج ممکن است در طول کاربری تابلو برق ایجاد شود:
۱. خوردگی و زنگ زدگی قطعات داخلی
در صورت استفاده از تابلو غیر استیل یا عدم درزگیری صحیح، بخار و رطوبت می‌توانند باعث خوردگی کنتاکتورها و ترمینال‌ها شوند.
۲. نفوذ گرد و غبار و آلودگی
در خطوط تولیدی مثل چیپس یا بادام زمینی که ذرات معلق زیادی دارند، استفاده از تابلو با درجه حفاظت پایین (مثلاً IP54) می‌تواند باعث اختلال در عملکرد شود.
۳. ایراد در سیستم ارتینگ
عدم اتصال صحیح ارت باعث می‌شود در هنگام نوسانات برق یا اتصالی داخلی، تجهیزات آسیب ببینند یا حتی خطر برق‌گرفتگی برای اپراتورها ایجاد شود.
۴. ضعف در تهویه
داغ شدن بیش از حد داخل تابلو برق می‌تواند عمر قطعات الکترونیکی مانند PLC و HMI را به شدت کاهش دهد.
چک لیست کامل نگهداری دوره‌ای تابلو برق
✅ هر ۳ ماه یکبار:
چک کردن اتصال سیم‌ها و سفت کردن ترمینال‌ها
تمیز کردن گرد و غبار داخلی با دمنده هوای خشک
بررسی سلامت فیوزها و رله‌ها
✅ هر ۶ ماه یکبار:
تست سیستم ارت
بررسی دمای کارکرد داخلی تابلو با ترمومتر مخصوص
تست عملکرد کلی PLC و HMI
✅ سالی یکبار:
به‌روزرسانی برنامه PLC در صورت نیاز
سرویس کامل کنتاکتورها و تعویض قطعات فرسوده
چک کردن درزگیرها و آب‌بندی بدنه تابلو
بررسی آینده تابلو برق‌های هوشمند در خطوط غذایی
در آینده‌ی نزدیک، تابلو برق‌های صنعتی به سمت سیستم‌های هوشمندتر و متصل‌تر حرکت می‌کنند. برخی ویژگی‌هایی که به‌زودی رایج خواهند شد:
ارتباط وایرلس بین تابلو و مرکز کنترل
سیستم مانیتورینگ بلادرنگ سلامت تجهیزات
قابلیت عیب‌یابی از راه دور
استفاده از AI برای پیش‌بینی خرابی قطعات
گزارش‌گیری آنلاین و خودکار از خط تولید
شرکت‌هایی که از همین امروز روی تابلو برق‌های هوشمند سرمایه‌گذاری کنند، در آینده از مزایای رقابتی بزرگی برخوردار خواهند بود.
چرا تابلو برق استیل انتخاب بهتری برای صنایع غذایی است؟
در صنایع غذایی، استانداردهای بهداشتی اهمیت زیادی دارند. دلایل اصلی برتری تابلو برق استیل عبارتند از:
مقاوم در برابر خوردگی ناشی از مواد شوینده صنعتی
سطح صیقلی و بدون تخلخل (عدم تجمع آلودگی)
سهولت در شستشو و ضدعفونی
ظاهر زیبا و حرفه‌ای
طول عمر بسیار بالا حتی در محیط‌های سخت
نتیجه‌گیری پایانی
تابلو برق صنعتی چیزی فراتر از یک جعبه‌ی برقی ساده است؛ این تجهیز پیچیده، مغز متفکر خط تولید به حساب می‌آید.
طراحی اصولی، استفاده از تجهیزات مرغوب، پیروی از استانداردهای جهانی و اجرای برنامه نگهداری منظم، رمز موفقیت در بهره‌برداری طولانی‌مدت و بدون نقص از تابلو برق است.
شرکت دیاکو صنعت سگال با طراحی و ساخت تابلو برق‌های استیل پیشرفته، با تکیه بر فناوری PLC و HMI، مسیر تولید پایدار و باکیفیت را برای کارخانجات صنایع غذایی هموار کرده است.
