دستگاه بالابر در صنایع غذایی

دستگاه بالابر تسمه ای و پله ای، ایجاد خطوط تولید پویا، بهینه‌سازی حمل و نقل مواد اولیه و محصولات میانی در صنایع غذایی همواره یکی از چالش‌های اصلی کارخانه‌داران بوده است. یکی از مهم‌ترین تجهیزات حل‌کننده این چالش‌ها دستگاه‌های بالابر هستند. که به ویژه دو نوع از آنان یعنی دستگاه بالابر تسمه‌ای و دستگاه بالابر پله‌ای کاربرد گسترده‌ای در سراسر خطوط فرآوری مواد غذایی دارند. هر کدام از این تجهیزات بر مبنای نیازهای خاص. طراحی و ساخته می‌شوند. در این مطلب به صورت تخصصی و چندجانبه این دو دستگاه را مورد بررسی قرار خواهیم داد.

بخش اول: بالابر تسمه‌ای (Belt Conveyor Elevator)

 ۱. ساختار و اجزای بالابر تسمه‌ای

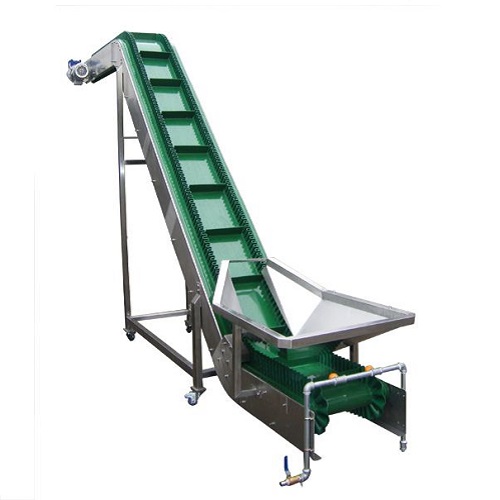

بالابر تسمه‌ای یک سیستم حمل مکانیکی است. که انتقال مواد را بصورت افقی، مایل یا حتی عمودی با استفاده از تسمه‌های متحرک انجام می‌دهد. این دستگاه متشکل از اجزای اصلی زیر است:

– شاسی و بدنه: معمولاً از فولاد ضدزنگ .(استیل ۳۰۴ یا ۳۱۶ برای مواد غذایی). ساخته می‌شود تا مقاومت به خوردگی و سهولت در شستشو را داشته باشد.
– تسمه: متناسب با نوع ماده غذایی از جنس لاستیک مواد غذایی .(Food Grade Rubber). PVC. PU یا نوارهای مدولار پلاستیکی استفاده می‌شود.
– درام (غلطک ابتدایی و انتهایی): این بخش‌ها وظیفه حرکت دادن تسمه و ایجاد کشش در تسمه را بر عهده دارند. درام‌ها اکثراً از فولاد ضدزنگ هستند.
– موتور گیربکس: نیروی حرکتی مورد نیاز سیستم از طریق الکتروموتور و انتقال قدرت توسط گیربکس بضورت دقیق و ایمن صورت می‌پذیرد.
– پایه‌های قابل تنظیم: برای تغییر ارتفاع و شیب دستگاه در موقعیت‌های مختلف خط تولید.
– سنسورها و کنترلرها: سیستم‌های اتوماسیون و کنترل سرعت برای تنظیم دبی انتقال و ایمنی بیشتر.

 ۲. نحوه عملکرد

در دستگاه بالابر تسمه‌ای، مواد اولیه (مانند غلات، سبزیجات، میوه، دانه‌ها یا سایر اقلام حجیم) بر روی تسمه قرار گرفته و با حرکت مداوم تسمه به سمت انتهای خط یا تجهیزات بعدی منتقل می‌شوند. این حرکت پیوسته می‌تواند در زوایای مختلف (افقی تا ۸۰ درجه) طراحی شده باشد.

 ۳. انواع بالابر تسمه‌ای در صنایع غذایی

بالابرهای تسمه‌ای انواع مختلفی دارند:
– بالابرهای صاف (Straight Belt Conveyors): برای انتقال ساده مواد در مسیر مستقیم.
– بالابرهای زاویه‌دار یا شیب‌دار: وقتی نیاز به انتقال مواد به سطوح بالاتر وجود دارد.

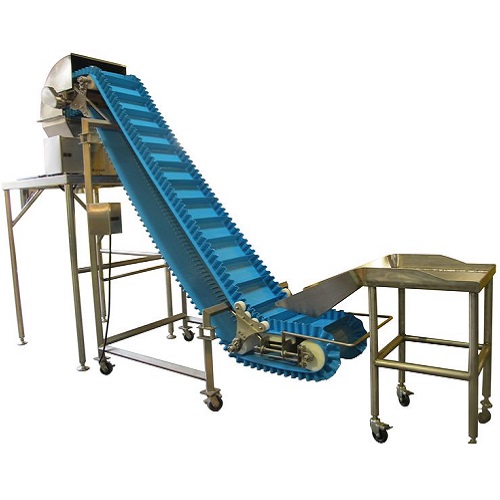

– بالابرهای دیواره‌دار (Sidewall Belt Conveyors): برای جلوگیری از ریزش مواد جانبی در حین انتقال.
– بالابرهای غلتکی یا رولیکی: جهت انتقال مواد بسته‌بندی‌شده یا سنگین‌تر.

 ۴. کاربردهای اختصاصی

در کارخانه‌های صنایع غذایی، بالابر تسمه‌ای را می‌توان در بخش‌هایی همچون انتقال مواد اولیه از انبار به دستگاه‌های شستشو، از خطوط شستشو به خردکن‌ها، انتقال نیمه‌محصولات به خطوط بسته‌بندی و جابجایی بسته‌های نهایی جهت بارگیری یا انبار کردن استفاده کرد.

  ۵. مزایا

– صرفه‌جویی در نیروی انسانی: کاهش نیاز به حمل دستی.
– قابلیت شستشوی آسان: رعایت موازین بهداشتی (HACCP و GMP).
– سازگاری با محصولات متنوع: از مواد پودری تا دانه‌ای و بسته‌ای.
– امکان تنظیم سرعت و ظرفیت: براساس نیاز خط تولید.
– کاهش آسیب به محصول: در قیاس با سایر روش‌های حمل مکانیکی.

 ۶. معایب

– حساسیت به مواد چسبنده یا آبدار: احتمال چسبندگی و آلودگی تسمه.
– نیاز به نگهداری و سرویس منظم: بررسی کشش تسمه، روغن‌کاری اجزا و شستشو.
– محدودیت زاویه انتقال: در شیب‌های بسیار تند نیاز به طراحی ویژه و دیواره کناری است.

 ۷. نکات انتخاب و طراحی

– انتخاب جنس تسمه برحسب تماس غذای تر/خشک و حساسیت به دما و مواد شیمیایی شستشو.
– طول و عرض تسمه و سرعت حرکت برحسب دبی عبوری و نوع ماده.
– وجود موانع یا جداکننده برای مواد مختلف.
– تعبیه سیستم‌های ایمنی برای توقف اضطراری و کنترل سنگینی بار.

بخش دوم: دستگاه بالابر پله‌ای (Bucket Elevator / Z type Elevator / Escalator Type)

 ۱. ساختار و اجزای بالابر پله‌ای

دستگاه بالابر پله‌ای که در صنایع غذایی با نام‌های بالابر قاشقی یا بالابر سطلی نیز شناخته می‌شوند، جهت جابجایی عمودی مواد گرانولی، پودری یا قطعات کوچک استفاده می‌شود و ساختاری متشکل از این بخش‌ها دارد:

– بدنه اصلی: معمولاً از فولاد ضدزنگ (SS 304/316) تهیه می‌شود و مقاوم در برابر سایش و زنگ‌زدگی است.
– سطل‌ها یا قاشقک‌ها: از جنس پلاستیک Food Grade یا فلزی (استیل یا آلومینیوم) ساخته می‌شوند.
– زنجیر یا تسمه حامل: حرکت سطل‌ها توسط یک زنجیر صنعتی یا تسمه پلاستیکی تقویت‌شده تأمین می‌گردد.
– موتور و گیربکس: موتور با گشتاور بالا و گیربکس مناسب برای انتقال قدرت و حرکت سطل‌ها.
– پایه و فریم: حمایت و تثبیت دستگاه در ارتفاع مدنظر.
– سیستم خروجی (Discharge Chute): هدایت مواد تخلیه شده به دستگاه بعدی.

 ۲. نحوه عملکرد

در ابتدای مسیر (Bottom Boot)، مواد وارد قسمت خوراک‌دهی می‌شوند و در سطل‌های متحرک جای می‌گیرند. با چرخش زنجیر یا تسمه، سطل‌ها به سمت بالا حرکت نموده و در بالاترین نقطه، براثر نیروی گریز از مرکز یا مکانیزم تخلیه، مواد از سطل‌ها به بیرون ریخته و به مرحله بعدی فرایند می‌روند.

 ۳. انواع بالابر پله‌ای

– بالابر عمودی: غالب‌ترین نوع برای جابجایی مواد بین دو سطح بسیار متفاوت از لحاظ ارتفاع.
– بالابر Z شکل: انتقال مواد در مسیرهای افقی و عمودی ترکیبی، اغلب برای خطوط بسته‌بندی.
– بالابر L شکل: برای مکان‌هایی با محدودیت فضا، مواد را از یک سطح افقی به ارتفاع می‌رساند.
– بالابر C شکل: قابلیت تغذیه و تخلیه مواد از یک سمت.

 ۴. کاربردهای اختصاصی

این دستگاه‌ها بیشترین کاربرد را در حمل حبوبات، خشکبار، دانه‌های خوراکی، سبزی خشک، اسنک، چیپس، پاستیل، میوه خشک و حتی انتقال مواد پودر مانند آرد در صنایع غذایی دارند. به دلیل ساختار بسته و قابل شستشو، موارد استفاده از دستگاه بالابر پله‌ای در کارخانه‌هایی که به حداقل تماس دستی و بیشترین رعایت اصول بهداشتی نیاز دارند، بسیار محبوب است.

 ۵. مزایا

– قابلیت انتقال عمودی تا ارتفاعات بالا: برخلاف تسمه‌ای که شیب انتقال محدودتر است، این دستگاه مواد را به سادگی به طبقات بالاتر می‌رساند.
– حداقل ریزش مواد: با طراحی سطل و دیواره‌های بسته، ریزش به کمترین مقدار می‌رسد.
– رعایت بهداشت و شستشوی آسان: خصوصاً با سطل‌های پلی‌اتیلن یا استیل مناسب صنایع غذایی.
– مناسب برای مواد شکننده: طراحی ویژه سطل‌ها از ضربه و خردشدگی محصولات جلوگیری می‌کند.

 ۶. معایب

– هزینه اولیه بالا: نسبت به تسمه‌ای هزینه نصب و راه‌اندازی بالاتر است.
– نیاز به فضا برای نصب عمودی: باید محل مناسب برای دستگاه در ارتفاع موجود باشد.
– سرویس و نگهداری دشوارتر: زنجیرها، سطل‌ها و قطعات متحرک نیاز به بازرسی منظم دارند.
– پتانسیل گرفتگی: در صورت استفاده نامناسب از دستگاه با مواد چسبنده یا مرطوب، سطل‌ها دچار گرفتگی می‌شوند.

 ۷. نکات انتخاب و طراحی

– ظرفیت هر سطل و تعداد سطل‌ها را بر اساس دبی مورد نیاز انتخاب کنید.
– جنس سطل‌ها و تسمه یا زنجیر برحسب نوع ماده غذایی: مواد مرطوب، چرب و اسیدی نیاز به مواد مقاوم‌تر دارند.
– سیستم تخلیه و ورود مواد بدون ایجاد آسیب به محصول.
– ایجاد دسترسی مناسب جهت سرویس و نظافت دستگاه.
– وجود دریچه‌های بازدید و درزبندی برای جلوگیری از ورود آلودگی.

مقایسه جامع بالابر تسمه‌ای و بالابر پله‌ای

– فاکتور | بالابر تسمه‌ای | بالابر پله‌ای |
/>
– قابلیت انتقال عمودی | محدود (حداکثر ۸۰ درجه) | عالی (۱۰۰٪ عمودی) |
– انتقال مواد شکننده | مناسب با شیب‌های کم | بسیار مناسب، آسیب کمتر به محصول |
– ریزش مواد | ریسک ریزش بیشتر در زاویه‌های تند | حداقل ریزش وجود دارد |
– هزینه نصب/نگهداری | پایین‌تر | بالاتر |
– شستشو و بهداشت | آسان، قابل شستشو | ویژه مواد حساس، اما نظافت سخت‌تر |
– انعطاف مسیر | مسیر صاف یا خم‌دار | انواع Z، L، C شکل |
– ظرفیت انتقال | بالا تا چند تن در ساعت | منعطف با افزایش سطل‌ها |

نکات کلیدی نگهداری و افزایش بهره‌وری

– برنامه سرویس منظم: روانکاری یاتاقان‌ها، بررسی کشش تسمه/زنجیر، بازرسی سلامت سطل‌ها و تسمه
– نظافت دوره‌ای: شستشوی تسمه، غلطک‌ها و سطل‌ها برای جلوگیری از رشد قارچ/باکتری و آلوده شدن مواد غذایی.
– کنترل سرعت و بار: نصب اینورتر روی الکتروموتور برای کنترل دور و محافظت برابر اضافه‌بار.
– جداسازی قطعات معیوب: تعمیر و تعویض به موقع تسمه شکسته یا سطل ترک‌خورده.
– سیستم ایمنی: کلید قطع اضطراری (Emergency)، سنسورهای پایان بار و نشانگر وضعیت.

انتخاب نوع مناسب دستگاه بالابر در صنایع غذایی

انتخاب بین بالابر تسمه‌ای و پله‌ای بستگی به عوامل زیر دارد:
– نوع ماده غذایی: مواد پودری و گرانولی معمولاً با پله‌ای بهتر حمل می‌شوند؛ بسته‌بندی‌ها، مواد حجیم و کم‌حساس را می‌توان با تسمه‌ای جابجا کرد.
– ارتفاع انتقال: اگر اختلاف ارتفاع زیاد باشد، بالابر پله‌ای مقرون به صرفه‌تر است.
– میزان حساسیت به آسیب: برای مواد شکننده مثل آجیل یا چیپس، بالابر پله‌ای پیشنهاد می‌شود.
– بودجه و فضای موجود: بالابر تسمه‌ای اقتصادی‌تر بوده و فضای کمتری نیاز دارد.

نکات ایمنی در کار با دستگاه‌های بالابر صنایع غذایی

– استفاده از حفاظ در نواحی متحرک
– برچسب‌گذاری و آموزش کارکنان برای استفاده صحیح
– قطع برق قبل از انجام هرگونه سرویس
– عدم دستکاری سنسورهای ایمنی

جمع‌بندی و نتیجه‌گیری

دستگاه‌های بالابر تسمه‌ای و بالابر پله‌ای هر دو نقش حیاتی در بهینه‌سازی، مکانیزه‌سازی و ارتقاء بهداشت خط تولید صنایع غذایی دارند. با توجه به نوع محصول. ظرفیت مدنظر. بودجه. نیاز به بهداشت و فضای موجود. انتخاب صحیح این دو نوع تجهیزات نقش بزرگی در موفقیت و بهره‌وری خط تولید خواهد داشت. توجه به اصول نگهداری، طول عمر، امنیت و حداکثرسازی کارایی از طریق انتخاب قطعات باکیفیت و پایبندی به استانداردهای بهداشتی از عوامل موفقیت هستند.

این درک و تحلیل تخصصی می‌تواند به تصمیم‌گیری دقیق میان صاحبان صنایع غذایی در انتخاب بهترین بالابر برای هر کاربرد یاری رساند.
