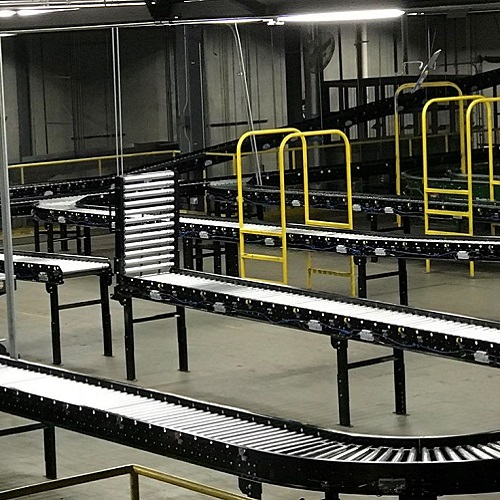

نوار نقاله سورتینگ؛ قلب اتوماسیون جداسازی و طبقه‌بندی صنعتی

مقدمه

نوار نقاله سورتینگ، در دنیای امروز که تولید انبوه و توزیع سریع کالاها نقش کلیدی در اقتصاد جهانی ایفا می‌کند، سیستم‌های حمل‌ونقل و جداسازی اتوماتیک، اهمیت فوق‌العاده‌ای یافته‌اند. یکی از پرکاربردترین تجهیزات در این زمینه، نوار نقاله سورتینگ است؛ سیستمی که با تلفیق فناوری‌های نوین، باعث ارتقای چشمگیر سرعت و دقت در جداسازی کالاها بر اساس معیارهای مختلف شده است. در این مقاله، به بررسی جامع نوار نقاله‌های سورتینگ، اصول عملکرد، انواع، اجزای سازنده، کاربردها، مزایا، معایب، فناوری‌های نوین و نکات طراحی و نگهداری آن پرداخته می‌شود.

۱. تعریف نوار نقاله سورتینگ

«نوار نقاله سورتینگ» (Sorting Conveyor) دستگاه یا سیستمی مکانیزه است که به منظور جداسازی و طبقه‌بندی (Sorting) محصولات، قطعات یا بسته‌ها، بر اساس معیارهای مشخص (وزن، ابعاد، رنگ، بارکد، مقصد و غیره) در خطوط تولید، بسته‌بندی یا ارسال، استفاده می‌شود. این سیستم‌ها به‌ طور خودکار محصولات را شناسایی کرده و هدایت می‌کنند تا به مقصد یا محل از پیش تعیین‌شده منتقل شوند. نوار نقاله‌های سورتینگ نقشی محوری در کاهش خطاهای انسانی، افزایش سرعت توزیع و کاهش هزینه‌های لجستیکی دارند.

۲. ساختار و اجزای اصلی نوار نقاله سورتینگ

اجزای اصلی یک نوار نقاله سورتینگ عبارت‌اند از:

الف) شاسی و سازه نگه‌دارنده:
عموم نوار نقاله‌ها دارای شاسی فولادی مقاوم هستند که کل سیستم بر آن قرار دارد. متناسب با ظرفیت و شرایط عملیاتی، جنس شاسی ممکن است از استیل، آلومینیوم یا دیگر آلیاژها انتخاب شود.

ب) موتورها و محرک‌ها:
برای به حرکت آوردن تسمه‌ها یا غلتک‌ها، عموما از موتورهای الکتریکی گیربکسی استفاده می‌شود. انتخاب توان موتور بر اساس ظرفیت بار و طول/عرض نوار تعیین می‌شود.

ج) تسمه یا زنجیر نقاله:
بسته به نوع محصول و کاربری، از تسمه‌های لاستیکی، PVC، PU یا زنجیرهای فلزی/پلاستیکی استفاده می‌شود تا حمل کالاها به‌صورت پیوسته انجام گیرد. انتخاب نوع نوار بر اساس الزامات بهداشتی (در صنایع غذایی و دارویی)، مقاومت شیمیایی و مکانیکی است.

د) سنسورها و تجهیزات شناسایی:
سنسورهای نوری، حسگر وزن (لودسل)، دوربین‌های هوشمند، بارکدخوان یا RFID اسکنرها برای شناسایی ویژگی‌های هر بسته یا قطعه به‌کار می‌روند.

هـ) عملگرهای جداسازی (Diverters/Switches):
بازوهای مکانیکی، پدال، ریل متحرک یا چرخنده‌های هدایت‌کننده، اکنش نشان داده و جهت حرکت بسته‌ها را بر اساس اطلاعات دریافتی تغییر می‌دهند تا کالاها به کانال یا نقطه‌ی صحیح منتقل شوند.

و) سیستم کنترل مرکزی:
یونیت PLC یا کامپیوتر صنعتی که با نرم‌افزار سفارشی، داده‌ها را از سنسورها خوانده، پردازش کرده و به عملگرها فرمان مناسب می‌دهد. این بخش نقش مغز سیستم را ایفا می‌کند.

ز) ساز و کار ایمنی:
دکمه‌های اضطراری، گارد فیزیکی، سنسور تشخیص انسداد و سیستم‌های توقف خودکار، تضمین‌کننده عملکرد ایمن دستگاه هستند.

۳. انواع نوار نقاله سورتینگ از نظر مکانیزم

سورتینگ بسته به نوع کالا و طریقه‌ی جداسازی به شکل‌های گوناگونی اجرا می‌شود. رایج‌ترین انواع سیستم سورتینگ عبارت‌اند از:

۳-۱. سورتینگ با بازوی مکانیکی (Pusher Sorter)

در این مدل، هنگامی که بسته‌ای به نقطه جداسازی می‌رسد، بازوی مکانیکی (معمولاً مجهز به پنوماتیک یا موتور سروو) بیرون آمده و آن را به سمت مسیر خروجی یا کانال مربوطه هل می‌دهد. این مدل عموماً مناسب محصولات نسبتا سنگین و خطوط کم سرعت است.

۳-۲. سورتینگ با تسمه منحرف‌کننده (Belt Sorter)

در این روش، یک تسمه جانبی یا فوقانی، بسته را با زاویه ۴۵ یا ۹۰ درجه به سمت خروجی موردنظر هدایت می‌کند. امتیاز این روش انتقال نرم‌تر و ضربه کمتر به محصول است.

۳-۳. سورتینگ با سوزن (Pop-up Wheel Sorter)

ترکیبی از چرخ‌های تعبیه شده زیر نوار که می‌توانند به طور لحظه‌ای ظاهر شوند و با حرکت چرخشی خود، بسته را در زاویه تعیین شده منحرف کنند.

۳-۴. سورتینگ با رولر مایل (Slant/Angled Roller Sorter)

در این روش، رولرهای روی نقاله به شکلی نصب شده‌اند که بسته‌ها پس از رسیدن به آن، به سمت خروجی معین، به کمک زاویه رولرها یا نیروی اصطکاک هدایت می‌شوند.

۳-۵. سورتینگ با صفحات پرتاب (Tilt Tray Sorter)

در این سیستم، هر بسته روی سینی (Tray) جداگانه قرار می‌گیرد و پس از شناسایی، سینی توسط یک عملگر می‌چرخد و بسته را به بیرون می‌اندازد. این مدل مخصوص بسته‌های سبک و خطوط با دقت بسیار بالاست.

۳-۶. سورتینگ با هوای فشرده (Air Jet Sorter)

در صنایع مواد غذایی یا دارویی، ممکن است از فشار باد در نقاط خاص برای جا به‌جایی سریع و بدون تماس مکانیکی بسته‌ها استفاده شود (مثلاً هدایت قرص‌های دارویی یا محصولات غذایی سبک).

۴. انواع دسته‌بندی بر اساس پارامتر سورتینگ

معیارهای مختلفی باعث جداسازی کالاها می‌شوند که بسته به کاربری خط تولید، انتخاب می‌شوند:

– وزن: جداسازی بر اساس محدوده‌های وزنی مختلف (با کمک لودسل)
– ابعاد: بهره‌گیری از سنسورهای اندازه‌گیری فاصله، ویژن صنعتی یا قفسه‌های تنظیم‌شونده
– رنگ/جنس/شکل: با کمک دوربین و سیستم‌های بینایی ماشینی
– کدگذاری: بارکدخوان یا تگ RFID برای خواندن اطلاعات مقصد یا نوع محصول
– تاریخ یا شماره سریال: برای تفکیک براساس زمان تولید یا سفارش

۵. کاربردهای نوار نقاله سورتینگ در صنایع مختلف

سیستم های سورتینگ تقریبا در هر صنعتی که تولید یا بسته‌بندی یا توزیع در مقیاس بالا وجود داشته باشد، مشاهده می‌شوند:

۵-۱. صنایع لجستیک و پستی

در مراکز توزیع بسته‌های پستی و شرکت‌های حمل‌ونقل، طبقه‌بندی انبوه پاکت‌ها و بسته‌ها بر اساس مقصد نهایی، به‌واسطه کدهای بارکد و آدرس گیرنده انجام می‌شود. سورتینگ‌های قدرتمند حتی تا ۲۰ هزار بسته در ساعت را مدیریت می‌کنند.

۵-۲. صنایع غذایی و کشاورزی

سورتینگ میوه، سبزیجات یا خشکبار عموما بر اساس وزن، سایز، رنگ و کیفیت ظاهری انجام می‌شود. سورتینگ دقیق باعث حذف محصولات معیوب و ارسال محصولات درجه یک برای بازار مصرف می‌شود.

۵-۳. صنایع دارویی و بهداشتی

در خطوط بسته‌بندی داروها، شناسایی و تفکیک اقلام براساس تیراژ سفارش، شماره بچ، ابعاد شیشه یا تعداد قرص در بسته انجام می‌شود.

۵-۴. صنایع خودروسازی و قطعه‌سازی

جداسازی قطعات براساس شماره سریال، ابعاد یا دسته‌بندی سفارش (مثلاً تفکیک قطعات چپ و راست، یا ورودی خطوط مونتاژ مجزا).

۵-۵. مراکز توزیع فروشگاه‌های زنجیره‌ای

تفکیک بسته‌ها، بارکدها یا فاکتورهای متنوع برای انتقال به بخش‌های مختلف فروشگاه یا ارسال به شهرها و شعب مختلف.

۶. فناوری‌های نوین در سیستم‌های سورتینگ

حوزه سورتینگ دستخوش تحول عظیمی به کمک فناوری‌های نو شده است:

۶-۱. هوش مصنوعی و یادگیری ماشین

سیستم‌های مبتنی بر Vision و الگوریتم‌های یادگیری ماشین، استخراج ویژگی‌های بصری (مثل علائم خرابی، لکه، ترک و …)، تشخیص رنگ و حتی شناسایی محصولات جعلی را با دقت بالاتری نسبت به انسان انجام می‌دهند.

۶-۲. ارتباط مبتنی بر IoT

اتصال سنسورها، عملگرها و PLC سیستم سورتینگ به شبکه IoT، امکان پایش آنلاین، تنظیم از راه دور، آنالیز داده و پیش‌بینی خرابی‌ها را فراهم می‌کند.

۶-۳. بارکد و RFID پیشرفته

کدگذاری دقیق‌تر و اسکن‌ سریع‌تر با استفاده از RFID جایگزین بارکد در خطوط سریع شده که حتی بدون خط نگهداری و درون بسته‌بندی نیز قابل اسکن است.

۶-۴. سروو موتورهای سریع و دقیق

حرکت کاملاً هماهنگ عملگرهای جداساز با تیراژ بسیار بالا، بدون ایجاد خطا یا پرتاب نادرست بسته‌ها توسط موتورهای سروو با پاسخ زمان کوتاه میسر می‌شود.

۶-۵. ربات‌های سورتینگ

در برخی خطوط، ربات‌های مختص سورتینگ، با داشتن بازوهایی فوق دقیق و نرم‌افزار پیشرفته، بسته‌ها را انتخاب و به خروجی مورد نظر منتقل می‌کنند؛ دقت کامل بدون تماس خشن با محصول.

۷. مزایای نوار نقاله سورتینگ نسبت به روش‌های سنتی

1. کاهش خطای انسانی:
سیستم سورتینگ اتوماتیک با دقتی بسیار بالاتر و بدون خستگی یا حواس‌پرتی، تفکیک را انجام می‌دهد.

2. افزایش ظرفیت و سرعت:
توانایی سورتینگ چند ده هزار کالا در ساعت در خطوط لجستیک صنعتی.

3. ردیابی و مستندسازی:
هر کالا با اطلاعات کامل مسیر، زمان و مقصد پایش می‌شود؛ این اطلاعات به مدیریت انبار کمک زیادی می‌کند.

4. کاهش هزینه‌ها:
نیاز کمتر به نیروی انسانی، کاهش هزینه‌های بیمه، خطا، آسیب به محصول و توقف خط تولید.

5. افزایش ایمنی و سلامت محیط کار:
به‌حداقل رسیدن تماس اپراتور با محصولات، کاهش خطرات فیزیکی و انتقال آلودگی در صنایع حساس (غذایی/دارویی).

6. قابلیت انعطاف و شخصی‌سازی:
امکان برنامه‌نویسی برای سورتینگ بر اساس چندین معیار به طور همزمان و قابل تغییر بسته به محصول یا سفارش روزانه.

۸. معایب و چالش‌های نوار نقاله سورتینگ

– هزینه اولیه سرمایه‌گذاری:
راه‌اندازی یک خط پیشرفته سورتینگ مستلزم هزینه ابتدایی بالاست (تأمین تجهیزات مکانیکی، الکترونیکی و راه‌اندازی نرم‌افزاری).

– نیاز به نگهداری تخصصی:
برای دوام و جلوگیری از خطا، اپراتور و تکنسین باید آموزش دیده و سیستم به طور مرتب پایش و سرویس شود.

– محدودیت در سورتینگ اقلام خاص:
بسته‌های بسیار بزرگ، معیوب یا با اشکال غیرعادی، ممکن است باعث ایجاد تنش، گیرکردگی و توقف خط شوند.

– نیاز به همخوانی با خطوط بالادست و پایین‌دست:
چه در خط بسته‌بندی، چه در ارسال، باید نوع، ظرفیت و سرعت سورتینگ با بخش‌های دیگر هماهنگ باشد.

– آسیب‌پذیری نسبت به خرابی سنسور یا مشکلات برق:
اگر بخش شناسایی یا سیستم کنترل دچار اختلال شود، عملکرد کل خط با وقفه یا خطا روبرو خواهد شد.

۹. نکات کلیدی در انتخاب و طراحی نوار نقاله سورتینگ

انتخاب صحیح سیستم سورتینگ تابع معیارهای متعددی است:

– نوع کالا: ابعاد، وزن، جنس و حساسیت محصول
– ظرفیت تولید یا تیراژ مورد نیاز: تعداد اقلام در ساعت
– معیارهای تفکیک: بر اساس وزن، بارکد، رنگ، سفارش، تاریخ و…
– فضا و ابعاد سالن تولید: محدودیت در چیدمان و مسیر حرکتی
– پیچیدگی نرم‌افزار کنترلی: نیاز به برنامه‌ریزی مجدد یا سفارشی‌سازی مکرر
– هزینه اولیه/نگهداری و تعمیرات: توازن هزینه و بازده اقتصادی
– ایمنی محیط: حفاظت اپراتور و کالای حساس
– توسعه‌پذیری: امکان افزایش ظرفیت در آینده یا افزودن شاخه‌های جدید

در بسیاری خطوط، طراحی سفارشی بر اساس آنالیز دقیق فرآیند و نمونه‌های محصول انجام می‌شود. همچنین پیش‌بینی نقاط استارت اضطراری و تعمیرات سریع حائز اهمیت است.

۱۰. نگهداری و عیب‌یابی نوار نقاله سورتینگ

عملکرد بهینه و طول عمر بالای سیستم، وابسته به نگهداری منظم و حرفه‌ای است. مهم‌ترین اقدامات عبارت‌اند از:

– بازبینی منظم تسمه و غلتک‌ها از نظر ساییدگی یا پارگی
– تنظیم صحیح کشش تسمه یا زنجیر برای جلوگیری از لغزش یا آوارگی
– تمیزکاری سنسورها و لنز دوربین‌ها جهت رفع آلودگی یا گرد وغبار
– بررسی اتصالات برقی و تابلو فرمان برای ممانعت از نوسانات
– کالیبره‌کردن لودسل و سنسورهای وزنی، اطمینان از صحت داده‌ها
– بازبینی عملگرهای پنوماتیک/الکتریکی از نظر عملکرد روان و نشتی یا فرسودگی

هر خرابی کوچک در یکی از اجزا (مثلاً دیرعمل‌کردن یک بازو یا اختلال در دور موتور)، می‌تواند به خطای طبقه‌بندی، گیرکردگی، توقف کالا و آسیب به محصول نهایی منجر شود. داشتن سیستم مانیتورینگ خطا و داشبورد گزارش‌گیری آنلاین، تشخیص زودهنگام خرابی و انجام اقدامات اصلاحی سریع را ممکن می‌سازد.

۱۱. مقایسه سیستم‌های سورتینگ دستی و اتوماتیک

در خطوط کوچک یا تولید سفارشی که تیراژ پایین است، سورتینگ دستی (توسط اپراتور انسانی) رایج است. اما با افزایش سرعت و بزرگ‌شدن حجم کار، فقط سورتینگ اتوماتیک پاسخگوست. سیستم‌های دستی درگیر هزینه نیروی کار بالا، خطای انسانی، کندی و عدم قابلیت ردیابی دیجیتال هستند، درحالی‌که سیستم‌های اتوماتیک، دقت، سرعت، قابلیت اتصال با ERP و ذخیره‌سازی داده را به‌شکل چشمگیر ارائه می‌دهند.

۱۲. آینده سیستم‌های سورتینگ

با پیشرفت رباتیک، هوش مصنوعی و اینترنت اشیاء، انتظار می‌رود سیستم‌های سورتینگ روزبه‌روز دقیق‌تر، سریع‌تر، کم‌هزینه‌تر و قابل انطباق‌تر شوند.

روندهایی مثل:
– بهره‌گیری از ربات‌های کوباتیک (همکار با انسان)
– سیستم‌های پیش‌بینی‌گر خطا و تعمیرات مبتنی بر داده‌های بزرگ
– تشخیص همه‌جانبه کیفیت و اصالت محصول با بینایی رایانه‌ای
– یکپارچه‌سازی کامل با نرم‌افزارهای مدیریت موجودی و تحویل (WMS, ERP)
– توسعه مدل‌های ماژولار برای خطوط کوچک و متوسط

همگی آینده‌ای هوشمند و مقرون‌به‌صرفه برای سورتینگ به ارمغان خواهند آورد.

۱۳. جمع بندی

نوار نقاله‌های سورتینگ به‌عنوان یکی از ستون‌های اصلی اتوماسیون صنعتی، نقش تعیین‌کننده‌ای در ارتقای بهره‌وری و کیفیت صنایع مدرن بازی می‌کنند. از سورتینگ مواد غذایی و قطعات صنعتی گرفته تا بسته‌های پستی و دارویی، این تجهیزات با ترکیب قدرت مکانیکی، فناوری‌های شناسایی پیشرفته و نرم‌افزارهای هوشمند، هم سرعت و دقت فرآیندهای جداسازی را افزایش داده و هم ضایعات، خطاها و هزینه‌های جاری را کاهش می‌دهند. در حوزه‌هایی که رقابت بسیار شدید است و دیرکردها و خطاها هزینه‌های زیادی تحمیل می‌کنند، سرمایه‌گذاری در این فناوری، برگ برنده‌ای اساسی است. انتخاب صحیح نوع سیستم، نگهداری اصولی و آموزش منابع انسانی، رمز بهره‌برداری حداکثری و کسب برتری رقابتی خواهد بود.
