معرفی جامع دستگاه بالابر Z کاسه‌ای

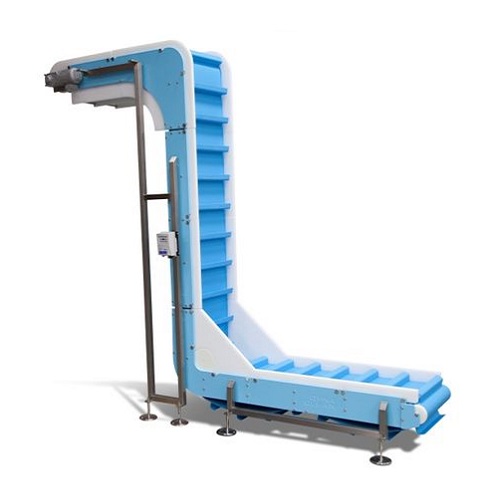

دستگاه بالابر z کاسه‌ ای یکی از پیشرفته‌ترین و متداول‌ترین تجهیزات جابجایی مواد فله‌ای در صنایع مختلف محسوب می‌شود. نام این دستگاه از شکل ظاهری مسیر انتقال آن برگرفته شده است که شبیه به حرف «Z» است و همین امر منجر به تمایز عملکردی و مهندسی خاص آن در میان سایر بالابرها شده است. این دستگاه به واسطه ترکیب کاسه‌های حمل (Bowl) و سیستم‌های انتقال مکانیکی یا برقی، نقشی تعیین‌کننده در بهینه‌سازی خط تولید صنایع غذایی، دارویی، شیمیایی و کشاورزی دارد.

ساختار و اجزای اصلی بالابر Z کاسه‌ای

برای درک بهتر نحوه عملکرد و قابلیت‌های دستگاه، باید اجزاء و ساختار آن را به طور دقیق مورد بررسی قرار داد:

1. بدنه و شاسی (Frame)
بدنه معمولاً از فولاد کربنی پوشش داده شده با رنگ پودری کوره‌ای یا فولاد ضدزنگ (استنلس استیل) ساخته می‌شود. استحکام بدنه بسیار حیاتی است؛ چراکه وزن مواد جابجاشده و همچنین ارتعاشات دستگاه را تحمل می‌کند.

2. کاسه‌ها (Bowl/Bucket)
کاسه‌ها قطعاتی هستند که مواد داخل آن‌ها قرار می‌گیرد و توسط زنجیر یا تسمه در مسیر Zشکل حرکت می‌کند. جنس این کاسه‌ها معمولاً پلی‌پروپیلن مقاوم به سایش، پلی‌اتیلن، یا فلز است. طراحی کاسه‌ها باید به گونه‌ای باشد که مواد را به شکل کامل و بدون ریزش حمل کنند.

3. زنجیر یا تسمه انتقال (Chain/Belt Conveyor)
این بخش، نیروی محرکه را به کاسه‌ها منتقل می‌کند. زنجیرها، اغلب به صورت رولردار و مقاوم به خوردگی انتخاب می‌شوند. بعضی مدل‌ها تسمه خاص مقاوم در مقابل کشش و سایش استفاده می‌کنند.

4. موتور و گیربکس (Drive Unit)
نیروی مورد نیاز برای حرکت زنجیر و کاسه‌ها غالباً از یک موتور الکتریکی تامین می‌شود که با یک گیربکس کاهنده جفت می‌شود تا سرعت و گشتاور لازم را تامین کند.

5. سیستم تخلیه (Discharge Mechanism)
قسمتی از مسیر، معمولاً بالای دستگاه، طوری طراحی شده که کاسه‌ها به‌ صورت وارونه یا با یک ضربه مکانیکی، مواد را تخلیه کنند. برخی دستگاه‌ها دارای دمپر یا سنسور تخلیه هستند تا کنترل دقیق‌تری داشته باشند.

6. سیستم تغذیه (Feeder)
در ابتدای دستگاه معمولاً یک مخزن یا هاپر (Hopper) قرار داده می‌شود تا مواد را به صورت پیوسته وارد کاسه‌ها کند. هاپرها می‌توانند دارای ویبراتور و دریچه تنظیم حجم باشند.

7. سیستم کنترل و اتوماسیون
برخی مدل‌ها مجهز به کنترلر PLC، سنسور سطح مواد، سنسور سرعت و پنل اپراتوری هستند که عملکرد، ظرفیت و ایمنی دستگاه را بهینه می‌کنند و امکان کنترل از راه دور را نیز ایجاد می‌کنند.

عملکرد و نحوه کار دستگاه بالابر Z کاسه‌ای

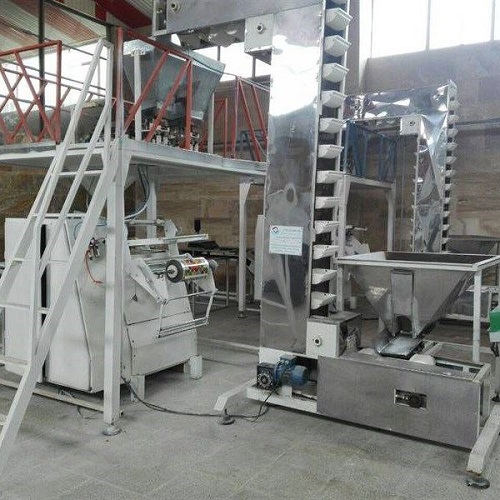

در فرآیند عملیاتی، مواد از داخل هاپر به کمک نیروی جاذبه یا ویبراتور وارد هر کاسه می‌شوند. کاسه‌ها که به واسطه زنجیر یا تسمه به‌صورت پیوسته در حال حرکتند، در امتداد مسیری به شکل Z (که شامل یک مسیر افقی پایینی، یک مسیر عمودی و یک مسیر افقی بالایی است) حرکت می‌کنند. پس از رسیدن به نقطه تخلیه، هر کاسه یا به طور خودکار یا با کمک سازوکار خاصی، مواد داخل خود را تخلیه کرده و به حرکت برمی‌گردد تا سیکل بعدی را شروع کند.

کاربردهای بالابر Z کاسه‌ای در صنایع مختلف

بالابر Z کاسه‌ای به دلیل قابلیت جابجایی عمودی و افقی همزمان و همچنین کنترل دقیق مواد، در صنایع متنوعی به کار می‌رود:

1. صنایع غذایی
بیشترین مصرف این دستگاه در صنایع غذایی است؛ حتی خطوط تولید اسنک، چیپس، میوه خشک، حبوبات، دانه‌های خوراکی، شکلات‌سازی و صنایع بسته‌بندی غلات. بالابر Z کاسه‌ای برای انتقال مواد سبک و شکننده بدون آسیب‌دیدگی بسیار ایده‌آل است.

2. صنایع دارویی
ایمنی و حفظ پاکیزگی مواد اهمیت حیاتی دارد. کاسه‌های استیل با قابلیت شستشو و عدم جذب مواد، امکان انتقال پودرها و گرانول‌ها را در خطوط داروسازی فراهم می‌کند.

3. صنایع شیمیایی
جابجایی انواع پودرها، گرانول‌ها و مواد شیمیایی حساس با رعایت استانداردهای ایمنی توسط این دستگاه انجام می‌شود.

4. صنایع معدنی و کشاورزی
انتقال دانه‌ها، کود شیمیایی و مواد معدنی ریزدانه با ظرفیت بالا می‌تواند به‌وسیله این دستگاه صورت گیرد.

مزایای استفاده از بالابر Z کاسه‌ای

تولیدکنندگان دستگاه ادعا می‌کنند این مدل بالابر مزیت‌های خاص زیر را داراست:
1. انعطاف‌پذیری در خط تولید
امکان طراحی و نصب در فضاهای محدود و قابلیت تغییر مسیر افقی و عمودی در یک مجموعه، بهینه‌سازی جانمایی تجهیزات را ممکن می‌سازد.

2. آسیب حداقل به مواد
در خطوطی که مواد حساس و شکننده هستند (مثلاً میوه خشک یا تنقلات)، سیستم Zکاسه‌ای بهترین گزینه به‌شمار می‌آید؛ چراکه از سقوط آزاد یا تلاطم در پروسه انتقال جلوگیری می‌کند.

3. پاکیزگی و ایمنی
امکان ساخت کامل از استنلس استیل، قابلیت شستشو، و وجود سیستم‌های ضد گردوغبار، این دستگاه را برای محیط‌های ایزوله مناسب می‌کند.

4. ظرفیت بالا و سرعت مطلوب
به راحتی می‌توان ظرفیت و سرعت را با تغییر پارامترهای موتور یا تعداد کاسه‌ها افزایش داد.

5. صرفه‌جویی در هزینه نیرو و زمان
امکان اتوماسیون کامل، نیاز به نیروی انسانی را کاهش می‌دهد و سرعت بسته‌بندی و تولید را افزایش می‌دهد.

معایب و محدودیت‌های بالابر Z کاسه‌ای

هرچند بالابر Z کاسه‌ای بسیار کارآمد است، چند چالش و محدودیت نیز دارد:

1. هزینه اولیه بالا
ساخت و نصب این دستگاه نسبت به برخی بالابرها هزینه‌برتر است اما در بلندمدت جبران می‌شود.

2. نیاز به نگهداری منظم
مکانیزم‌های زنجیری و کاسه‌ای به سرویس و گریس‌کاری منظم نیاز دارند تا دچار خرابی نشوند.

3. حساسیت به مواد چسبنده یا روغنی
انتقال مواد بیش از حد چسبنده یا دارای رطوبت بالا ممکن است منجر به چسبیدن آن‌ها به کاسه‌ها یا دشواری در تمیزکاری شود.

4. محدودیت ارتفاع و زاویه
درجه زیاد در تغییر عمودی یا افقی می‌تواند فشاری مضاعف بر موتور یا زنجیر ایجاد کند و گیربکس را مستهلک‌تر کند.

نکات کلیدی در طراحی و ساخت بالابر Z کاسه‌ای

طراحی مهندسی بالابر Z متفاوت با سایر سیستم‌های انتقال مواد است. برخی نکات اهمیتی تعیین‌کننده دارند:

1. انتخاب جنس کاسه‌ها
بر اساس نوع ماده حمل‌شونده (شیمیایی، خوراکی، معدنی و …) جنس کاسه‌ها باید متفاوت باشد. برای خوراکی معمولاً پلیمرهای غذایی یا استیل ضدزنگ استفاده می‌شود تا از آلوده‌شدن مواد جلوگیری شود.

2. انتخاب موتور و گیربکس متناسب
توپولوژی و وزن مواد باید کاملاً بررسی شود تا قدرت موتور و ضریب گیربکس مطابق با آن انتخاب شود. استفاده از اینورتر برای کنترل سرعت هم بهینه است.

3. طراحی سیستم ایمنی
کلیدهای اضطراری، سنسور تشخیص بار اضافی، حفاظ و درپوش‌ها همگی باید در طراحی لحاظ شوند.

4. سادگی دسترسی برای نظافت و تعمیر
طراحی شاسی و محل نصب اجزاء باید به گونه‌ای باشد که نظافت دوره‌ای و تعویض قطعات به سادگی صورت بگیرد.

5. اتوماسیون و هوشمندسازی
سامانه‌های PLC به آسانی با خطوط بسته‌بندی و دستگاه توزین ترکیب می‌شوند تا پروسه کاملاً اتوماتیک باشد.

نحوه نصب و راه‌اندازی بالابر Z کاسه‌ای

نصب این دستگاه همواره باید توسط تیم با تجربه انجام شود و شامل مراحل زیر می‌باشد:

1. انتخاب محل نصب بر اساس جانمایی کل کارگاه یا کارخانه
2. بستن پایه‌ها و ترازگیری دقیق شاسی
3. مونتاژ کامل بخش‌های مکانیکی شامل موتورها، گیربکس، زنجیر و کاسه‌ها
4. سیم‌کشی الکترونیکی و نصب سنسورها و پنل کنترل
5. تست اولیه با بار شبیه‌سازی‌شده برای کنترل ارتعاشات و عدم نشتی مواد
6. راه‌اندازی آزمایشی خط تولید و رفع مشکلات احتمالی
7. آموزش اپراتورها و بهره‌برداران دستگاه

نکات مهم در نگهداری و سرویس بالابر Z کاسه‌ای

برای افزایش عمر دستگاه و جلوگیری از توقف خط، رعایت این موارد توصیه می‌شود:

– روغن‌کاری بلبرینگ‌ها و قطعات متحرک
– کنترل دوره‌ای سلامت زنجیر و تسمه
– نظافت دائمی کاسه‌ها به ویژه در مواد خوراکی
– آزمایش عملکرد سنسورها و بخش الکترونیکی
– بررسی پیچ‌ها و مهارکننده‌ها برای جلوگیری از لرزش دستگاه

دلایل اصلی خرابی و آسیب در بالابرهای Z کاسه‌ای

برخی از خراب‌ترین نقاط و ایرادات رایج دستگاه عبارتند از:

– شکستگی یا ترک‌خوردگی کاسه‌ها بر اثر برخورد مواد سخت یا ضربه خارجی
– سایش یا بریدگی زنجیر یا تسمه بر اثر کار طولانی با بار زیاد یا عدم روغن‌کاری کافی
– عملکرد نامطلوب موتور/گیربکس در صورت بار اضافی یا تنش‌های غیرمجاز
– انسداد مسیر تخلیه به دلیل باقی ماندن مواد چسبنده یا مرطوب
– مشکلات صفحه کنترل یا سنسورها در صورت نفوذ آب یا گردوغبار

روش‌های بهبود عملکرد دستگاه بالابر Z کاسه‌ای

– نصب اینورتر و کنترل هوشمند دور موتور برای تطبیق سرعت دستگاه با شرایط خط تولید
– استفاده از پوشش‌های ضدسایش و ضدچسبندگی بر روی کاسه‌ها
– طراحی و نصب هوپرهای مجهز به ویبراتور برای جلوگیری از گرفتگی مواد ورودی
– به‌روزرسانی سیستم اتوماسیون برای پایش داده‌های عملکردی و پیش‌بینی خرابی

استانداردها و نکات ایمنی مرتبط با بالابر Z کاسه‌ای

دستگاه باید مطابق استانداردهای صنعتی ایران (مانند ISIRI) و بین‌المللی (مانند CE اروپا، GMP غذایی) ساخته و راه‌اندازی شود. حصارکشی اطراف دستگاه جهت جلوگیری از تماس غیرمجاز، استفاده از کلید قطع اضطراری، علائم هشداردهنده و دستورالعمل‌های بهره‌برداری از الزامات قانونی است.
همیشه باید اطمینان حاصل شود که دستگاه خاموش و قفل‌شده است، پیش از انجام هرگونه تعمیر یا نظافت.

آینده و نوآوری‌های احتمالی در بالابرهای Z کاسه‌ای

توسعه مواد هوشمند برای ساخت کاسه‌های مقاوم‌تر و ضدچسبندگی، افزودن سنسورهای IIoT برای پایش آنلاین دستگاه و استفاده از روباتیک برای تعمیرات دور از دسترس، مهم‌ترین چشم‌اندازهای این حوزه اند. همچنین، ترکیب این دستگاه با سیستم‌های توزین دینامیک و بسته‌بندی تمام‌اتوماتیک، همچنان از ضروریات خطوط مدرن خواهد بود.

نتیجه‌گیری

بالابر Z کاسه‌ای از جمله تجهیزات کلیدی در صنایع پیشرفته امروزی است که به واسطه انعطاف‌پذیری بالا، قابلیت انتقال انواع مواد فله‌ای، ضعف اندک در آسیب به محصول و امکان اتوماسیون کامل، جایگاه ویژه‌ای در خطوط تولید و بسته‌بندی دارد. سرویس منظم، انتخاب درست قطعات و رعایت اصول ایمنی در بهره‌برداری، تضمین‌کننده عملکرد بهینه و طول عمر بیشتر آن خواهد بود.
